Trong nền công nghiệp hiện đại, robot hàn đang trở thành giải pháp giúp nâng cao năng suất, tối ưu chi phí và đảm bảo chất lượng sản phẩm đồng đều. Với độ chính xác cao và khả năng hoạt động liên tục, công nghệ này được ứng dụng rộng rãi trong sản xuất ô tô, xe máy, bàn ghế, lan can, giá kệ siêu thị… Đặc biệt, trong bối cảnh tự động hóa ngày càng phổ biến, robot hàn không chỉ cải thiện hiệu quả sản xuất mà còn mở ra hướng đi mới cho ngành gia công kim loại. Hãy cùng JINHONE khám phá cấu tạo robot hàn ngay sau đây nhé!

Robot hàn là gì?

Robot hàn là một loại robot công nghiệp được lập trình để thực hiện các công việc hàn tự động hoặc bán tự động. Với độ chính xác cao và khả năng hoạt động liên tục, robot hàn giúp nâng cao năng suất, giảm chi phí nhân công và đảm bảo chất lượng sản phẩm đồng đều. Công nghệ này được ứng dụng rộng rãi trong các ngành sản xuất ô tô, xe máy, cơ khí và nhiều lĩnh vực khác.

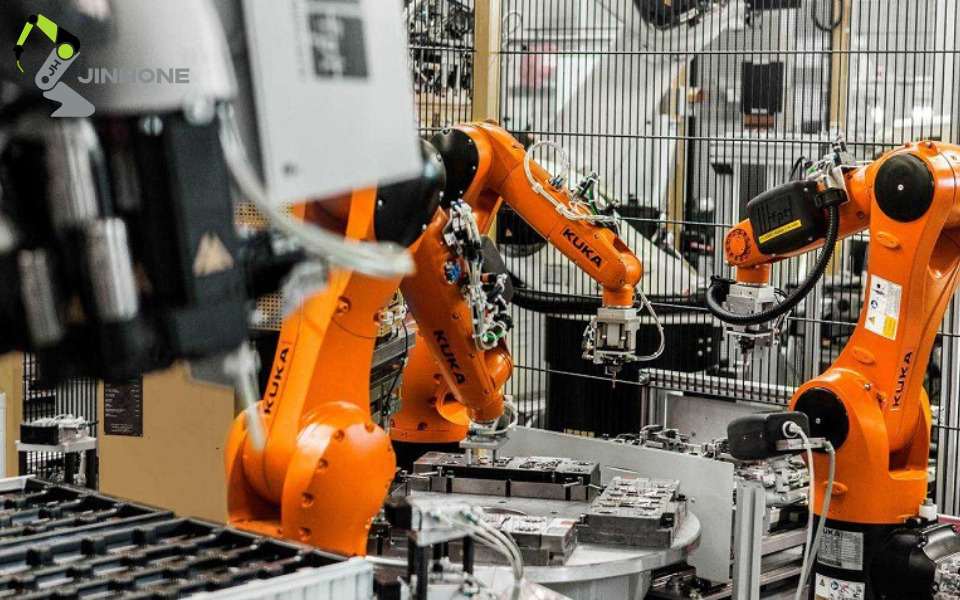

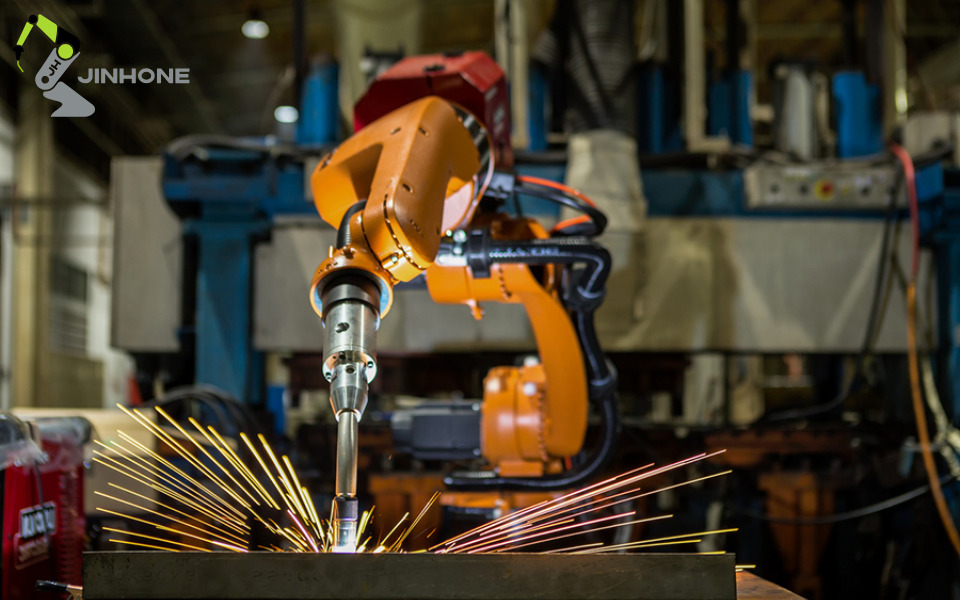

Cấu tạo robot hàn

Cấu tạo robot hàn có thể khác nhau tùy theo loại và nhà sản xuất, nhưng nhìn chung, chúng đều được thiết kế để đảm bảo độ chính xác và hiệu quả tối đa trong quá trình hàn. Với sự kết hợp giữa hệ thống điều khiển hiện đại và công nghệ tự động hóa tiên tiến, robot hàn có khả năng thực hiện các mối hàn ổn định, đồng đều, giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

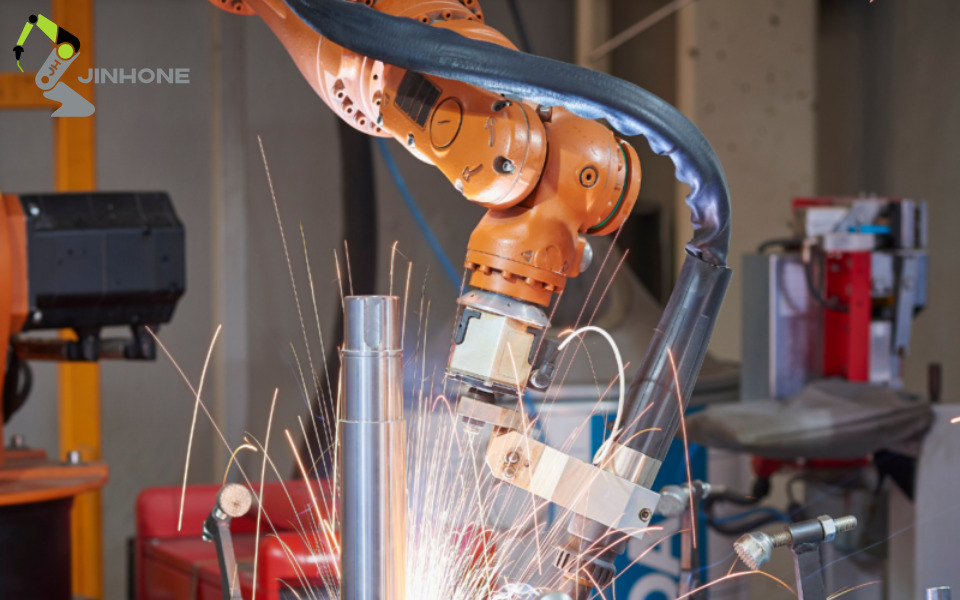

Cánh tay robot hàn

Cánh tay robot hàn là thiết bị tự động hóa có khả năng chuyển động theo nhiều trục hoặc hướng tuyến tính, mô phỏng linh hoạt cánh tay con người. Nhờ thiết kế thông minh, robot dễ dàng điều chỉnh góc súng hàn và hướng di chuyển để thực hiện các mối hàn chính xác, kể cả ở những vị trí chật hẹp, khó tiếp cận. Các cấu hình phổ biến gồm SCARA, tay khớp (articulated) và gantry, giúp tối ưu hiệu suất và độ linh hoạt trong quá trình hàn.

Đầu hàn

Đầu hàn là bộ phận nằm ở cuối cánh tay robot, đóng vai trò trung tâm trong quá trình hàn. Cấu tạo gồm vòi phun khí bảo vệ, điện cực (tip), ống dẫn dây hàn, vỏ chống nóng và có thể tích hợp cảm biến dò hồ quang hoặc độ cao.

Đầu hàn tạo ra hồ quang điện để hàn vật liệu, đồng thời duy trì dòng khí bảo vệ (như CO₂ hoặc Argon) nhằm ngăn oxy hóa mối hàn. Một số loại còn được trang bị hệ thống làm mát bằng nước, giúp tăng độ bền và hiệu suất hoạt động của robot hàn trong điều kiện làm việc liên tục.

Bộ cấp dây hàn

Bộ cấp dây hàn là một thành phần quan trọng trong hệ thống hàn tự động vì có nhiệm vụ cung cấp liên tục kim loại điền đầy đến đầu hàn trong quá trình hàn MIG hoặc MAG. Thiết bị này gồm mô-tơ cấp dây, ống dẫn dây và các bánh kẹp. Bộ cấp dây có thể được gắn trực tiếp trên tay robot hàn hoặc đặt độc lập tùy theo thiết kế hệ thống.

Tốc độ cấp dây có thể điều chỉnh linh hoạt để phù hợp với yêu cầu cụ thể của từng dây chuyền, đồng thời ảnh hưởng trực tiếp đến hình dạng và chất lượng mối hàn. Để hoạt động hiệu quả, bộ cấp dây cần có giao diện điều khiển tương thích với bộ điều khiển robot và nguồn điện hàn nhằm đảm bảo tính đồng bộ và ổn định trong toàn bộ quá trình.

Nguồn hàn

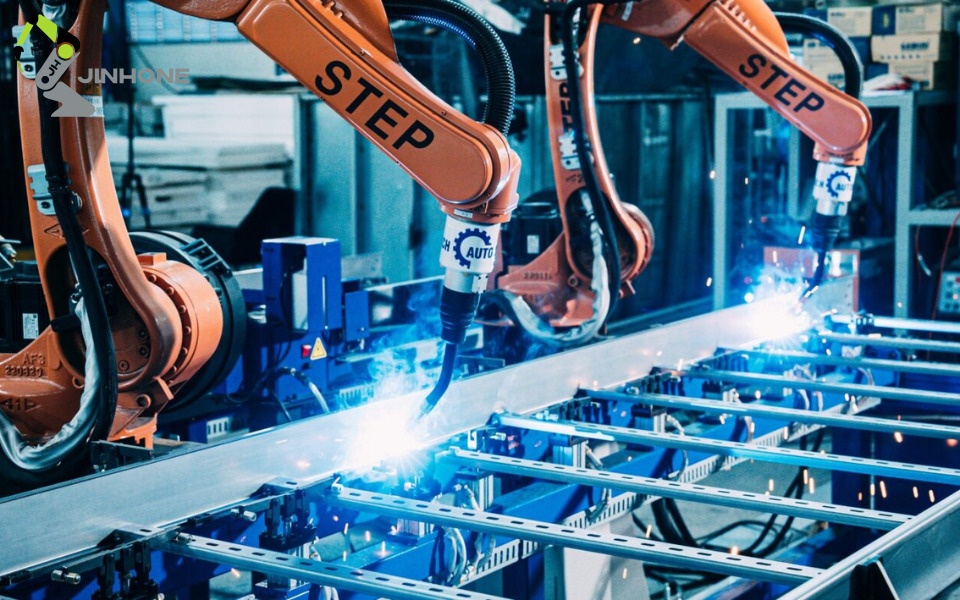

Nguồn hàn là thiết bị cung cấp năng lượng điện với điện áp và dòng điện phù hợp để tạo hồ quang trong quá trình hàn. Trong hệ thống hàn tự động, nguồn hàn đóng vai trò trung tâm vì cần kết nối với bộ điều khiển robot hàn để đảm bảo hiệu suất tối ưu.

Cấu tạo nguồn gồm biến áp, mạch điều khiển dòng và hệ thống điều chỉnh điện áp hoặc dòng điện. Tùy theo công nghệ hàn, nguồn có thể là dòng DC không đổi (MIG hoặc MAG), dòng AC hoặc DC điều chỉnh được (TIG) hoặc xung dòng ngắn và cao (hàn điểm). Nguồn hàn không chỉ đảm bảo tạo hồ quang ổn định mà còn cho phép điều chỉnh chính xác chế độ hàn theo vật liệu và yêu cầu kỹ thuật.

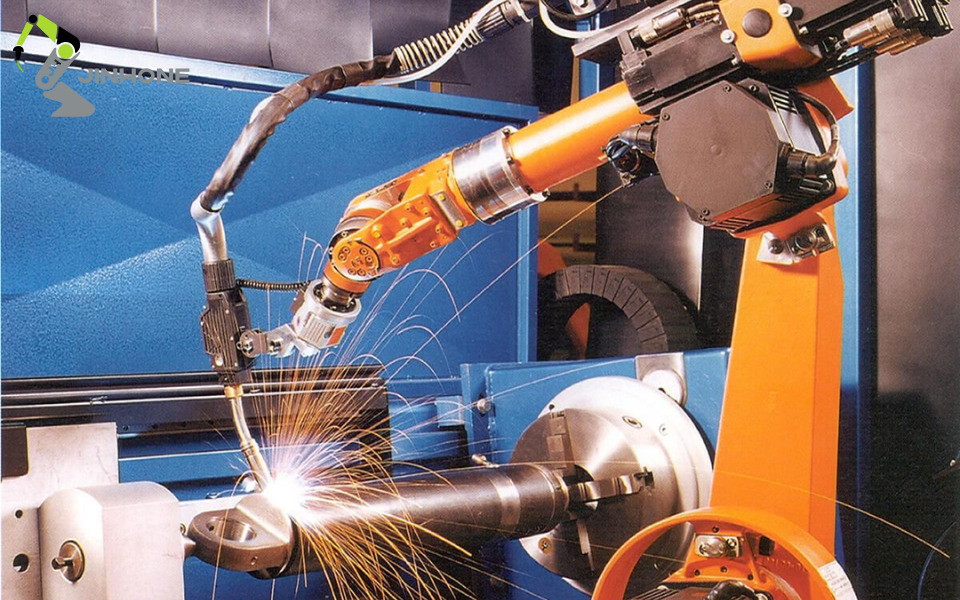

Bộ điều khiển

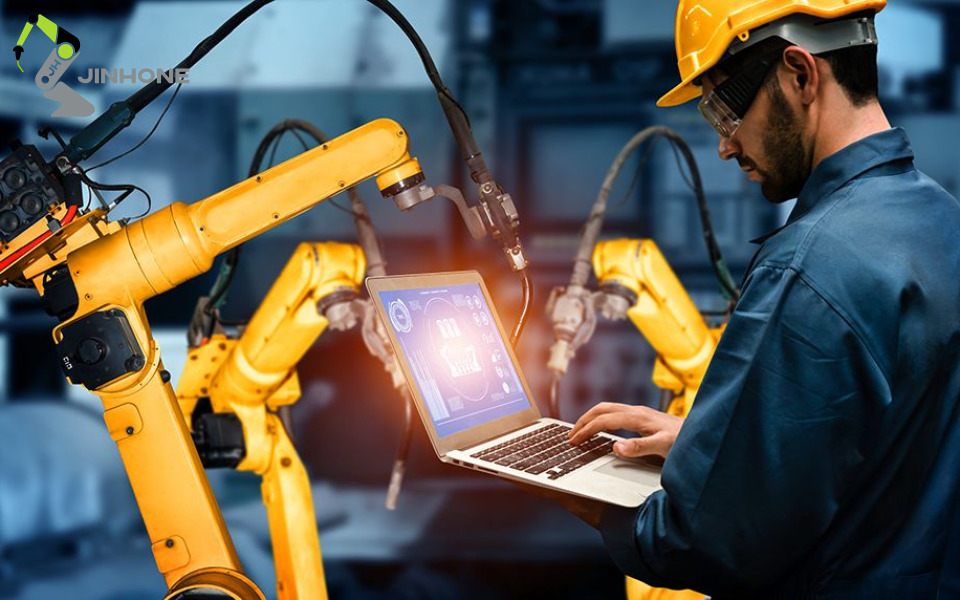

Bộ điều khiển hàn robot là thành phần trung tâm trong hệ thống robot hàn tự động, chịu trách nhiệm vận hành và điều phối toàn bộ quá trình hàn theo chương trình đã được thiết lập sẵn. Hệ thống này có thể sử dụng bộ điều khiển lập trình (PLC) hoặc máy tính, giúp giám sát và điều phối mọi hoạt động của robot một cách chính xác và hiệu quả.

Bộ điều khiển không chỉ điều chỉnh các tham số hàn như dòng điện, điện áp và tốc độ cấp dây mà còn phối hợp với các thiết bị khác như nguồn hàn, bộ cấp dây để đảm bảo mối hàn đạt chất lượng cao và ổn định.

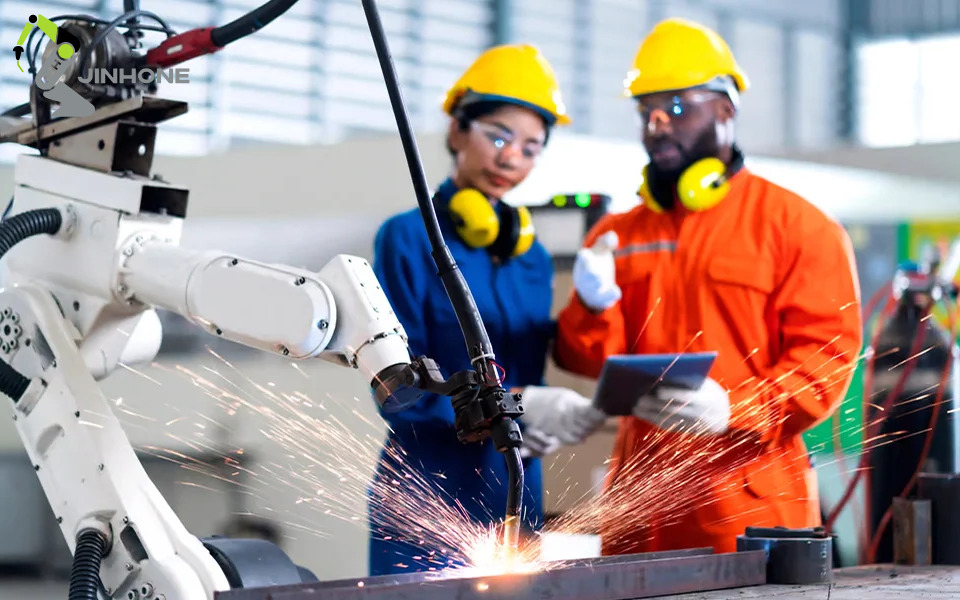

Súng hàn hồ quang

Súng hàn là thiết bị cầm tay thiết yếu trong các quy trình hàn tự động và bán tự động, có nhiệm vụ truyền dòng điện đến điện cực, tạo ra hồ quang và cấp khí bảo vệ mối hàn. Tùy thuộc vào quy trình hàn, dòng hàn, kích thước điện cực và vật liệu bảo vệ, súng hàn có thể có thiết kế thẳng hoặc cong để dễ dàng tiếp cận các vị trí hàn khó. Ngoài ra, súng hàn còn được làm mát bằng không khí hoặc nước để duy trì hiệu suất và độ bền trong suốt quá trình hàn.

Súng hàn đóng vai trò quan trọng trong việc duy trì chất lượng mối hàn và hiệu suất công việc, đặc biệt trong các ứng dụng hàn khối lượng lớn hoặc yêu cầu robot hàn có độ chính xác cao.

Định vị và gá cố định vật hàn

Định vị và gá cố định vật hàn là bước quan trọng trong quy trình hàn, đảm bảo mối hàn đạt chất lượng và độ chính xác cao. Việc sử dụng đồ gá hàn giúp xác định vị trí chính xác của các chi tiết cần hàn và giữ chúng ổn định trong suốt quá trình hàn.

Đồ gá hàn thường được cấu thành từ các bộ phận định vị, cơ cấu kẹp chặt, cơ cấu truyền lực, cơ cấu dẫn hướng, thân và đế đồ gá. Các bộ phận này phối hợp chặt chẽ để đảm bảo chi tiết hàn được giữ chắc chắn và không bị biến dạng trong quá trình hàn.

Bộ làm sạch súng hàn

Bộ làm sạch súng hàn là thiết bị tự động thiết yếu trong các dây chuyền hàn công nghiệp, giúp duy trì hiệu suất và chất lượng mối hàn bằng cách tự động làm sạch đầu hàn, cắt dây hàn và phun chất chống bắn tóe. Việc sử dụng bộ làm sạch súng hàn giúp giảm thiểu thời gian chết của robot hàn, kéo dài tuổi thọ của súng hàn và đảm bảo mối hàn ổn định.

Bộ chuyển đổi khí hàn

Bộ chuyển đổi khí hàn là thiết bị giúp điều chỉnh và ổn định áp suất khí từ bình nén (như Argon, CO₂) trước khi đưa đến đầu hàn trong các quá trình hàn TIG, MIG hoặc MAG. Nó gồm van chính, đồng hồ đo áp suất, van chỉnh lưu lượng và ống dẫn khí, giúp duy trì dòng khí bảo vệ ổn định, đảm bảo mối hàn đẹp và tránh oxy hóa.

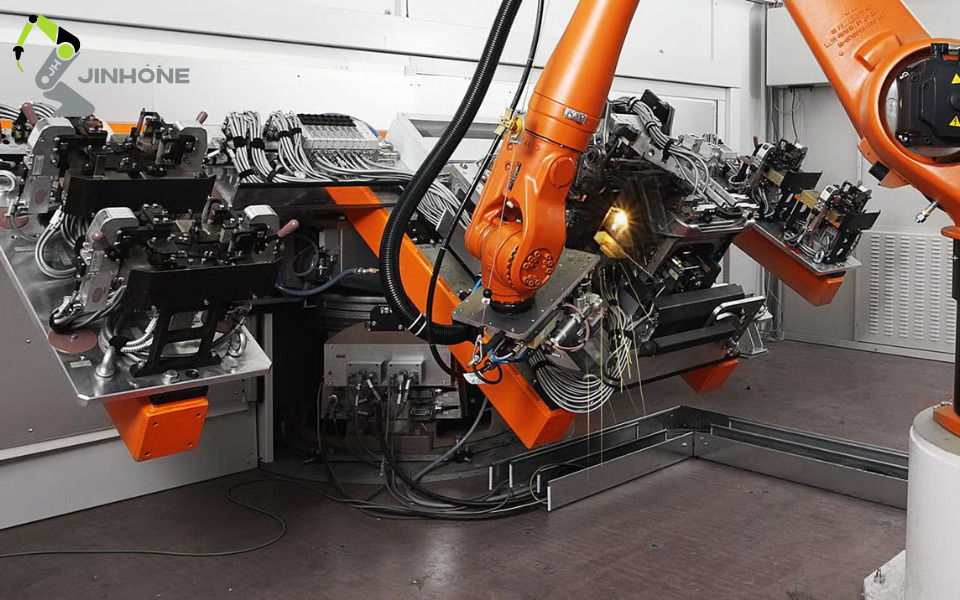

Ưu nhược điểm của cấu tạo robot hàn trong dây chuyền sản suất

Trong bối cảnh tự động hóa ngày càng phát triển, robot hàn đang dần trở thành một phần không thể thiếu trong các dây chuyền sản xuất hiện đại. Tuy nhiên, bên cạnh nhiều lợi ích rõ rệt, việc ứng dụng robot hàn cũng đi kèm với những thách thức và hạn chế nhất định. Dưới đây là cái nhìn tổng quan về ưu điểm và nhược điểm của robot hàn để giúp doanh nghiệp đưa ra lựa chọn phù hợp.

Ưu điểm của robot hàn

Robot hàn sở hữu nhiều ưu điểm vượt trội giúp nâng cao hiệu quả và chất lượng trong quá trình sản xuất:

• Tăng năng suất: Robot hàn có khả năng hoạt động bền bỉ suốt nhiều giờ mà không cần nghỉ. Nhờ đó, doanh nghiệp dễ dàng duy trì sản lượng ổn định và đẩy nhanh tiến độ sản xuất, đặc biệt trong các dây chuyền lớn.

• Mối hàn đẹp, đều và chính xác: Mỗi chuyển động của robot được lập trình chính xác nên các mối hàn tạo ra luôn đạt độ đồng đều và bền chắc. Điều này giúp giảm thiểu sai lệch kỹ thuật và nâng cao chất lượng sản phẩm một cách rõ rệt.

• Đảm bảo an toàn cho người lao động: Thay vì để công nhân tiếp xúc trực tiếp với khói, tia lửa và nhiệt độ cao, robot hàn sẽ xử lý các vị trí khó và nguy hiểm. Nhờ đó, môi trường làm việc trở nên an toàn và chuyên nghiệp hơn.

• Tối ưu chi phí lâu dài: Mặc dù đầu tư ban đầu không nhỏ nhưng về dài hạn, robot giúp tiết kiệm chi phí nhân công, hạn chế vật tư hao hụt và giảm đáng kể tỉ lệ hàng lỗi cần xử lý lại.

• Dễ lập trình và tích hợp linh hoạt: Robot hiện đại thường đi kèm phần mềm điều khiển thân thiện, dễ sử dụng. Doanh nghiệp có thể nhanh chóng lập trình, điều chỉnh hoặc tích hợp robot hàn vào nhiều hệ thống tự động khác nhau.

Nhược điểm của robot hàn

Mặc dù cấu tạo robot hàn mang lại nhiều ưu điểm nhưng cũng có một số nhược điểm cần lưu ý:

• Chi phí đầu tư: Việc triển khai hệ thống robot hàn đòi hỏi ngân sách không chỉ cho thiết bị mà còn bao gồm chi phí lắp đặt, lập trình và đào tạo vận hành. Đây là rào cản đáng kể với doanh nghiệp vừa và nhỏ.
• Phụ thuộc vào kỹ thuật chuyên môn: Vận hành robot hàn đòi hỏi nhân sự am hiểu lập trình, cơ điện tử và xử lý sự cố. Nếu không có đội ngũ phù hợp, quá trình sử dụng sẽ thiếu hiệu quả và tiềm ẩn rủi ro gián đoạn.
• Thiếu linh hoạt khi thay đổi sản phẩm: Khi mẫu mã sản phẩm thay đổi thường xuyên, robot cần được lập trình lại và điều chỉnh đồ gá đi kèm. Quá trình này làm mất thời gian và ảnh hưởng đến tính linh hoạt trong sản xuất.
• Nguy cơ gián đoạn do lỗi công nghê: Robot hàn hoạt động tốt khi hệ thống ổn định nhưng nếu gặp lỗi phần mềm, trục trặc cảm biến hoặc mất kết nối, toàn bộ dây chuyền có thể phải dừng lại để khắc phục sự cố.
• Yêu cầu không gian và tiêu chuẩn an toàn: Hệ thống robot hàn cần không gian làm việc đủ rộng cùng các thiết bị bảo hộ và hàng rào an toàn. Việc không đáp ứng đúng tiêu chuẩn có thể gây nguy hiểm hoặc giảm hiệu suất vận hành.

Tổng Kết

Hiểu rõ cấu tạo robot hàn giúp doanh nghiệp không chỉ lựa chọn thiết bị phù hợp mà còn tối ưu hóa quy trình sản xuất, nâng cao năng suất và chất lượng mối hàn. Với sự phát triển không ngừng của công nghệ, các nhà sản xuất như JINHONE đã cung cấp những giải pháp robot hàn tiên tiến, đáp ứng nhu cầu ngày càng cao trong ngành công nghiệp chế tạo.
