Trong lĩnh vực cơ khí chế tạo, hàn là một trong những phương pháp gia công phổ biến và đóng vai trò quan trọng trong việc tạo nên các chi tiết và kết cấu kim loại. Tuy nhiên, để đảm bảo mối hàn đạt được độ chính xác, bền vững và đồng đều thì việc sử dụng đồ gá hàn là điều không thể thiếu. Vì vậy, trong bài viết này, JINHONE sẽ giúp bạn hiểu rõ hơn về khái niệm đồ gá hàn, cũng như vai trò thiết yếu của chúng trong dây chuyền sản xuất cơ khí hiện đại.

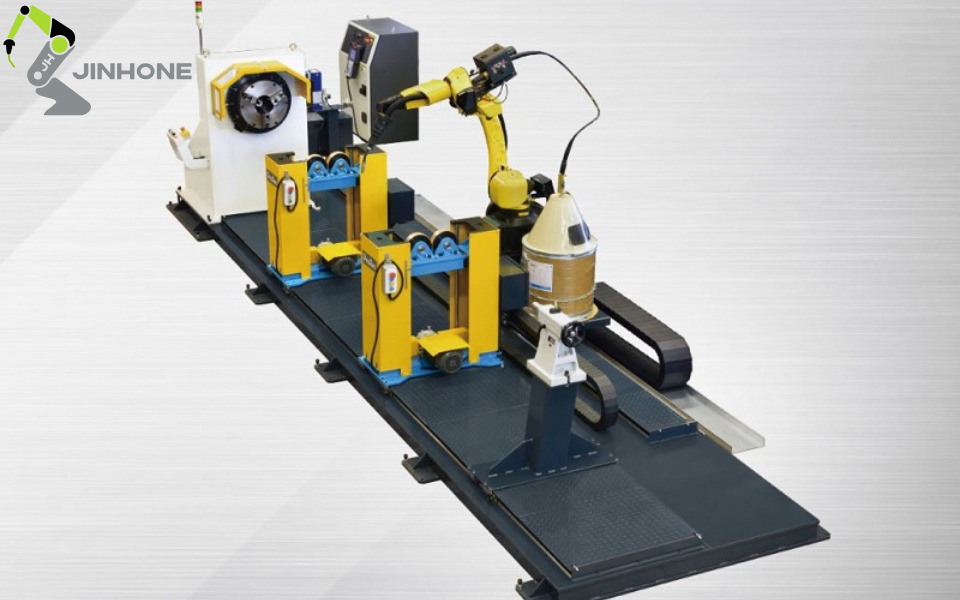

Đồ gá hàn là gì?

Đồ gá hàn là thiết bị chuyên dụng dùng để định vị và cố định chính xác các chi tiết trong quá trình hàn, nhằm đảm bảo rằng các bộ phận được giữ đúng vị trí và góc độ theo yêu cầu kỹ thuật. Đây là một công cụ không thể thiếu trong ngành cơ khí chế tạo, bởi nó giúp tăng độ chính xác, ổn định chất lượng mối hàn, và rút ngắn thời gian thao tác.

Nhờ đồ gá, thợ hàn hoặc máy hàn có thể thực hiện công việc một cách nhanh chóng, an toàn và hiệu quả hơn, đồng thời đảm bảo tính lặp lại giữa các sản phẩm khi sản xuất hàng loạt. Có thể hình dung đồ gá hàn như một “bộ khuôn tạm thời”, giúp giữ vững cấu kiện trong suốt quá trình hàn, tránh sai lệch hoặc biến dạng do nhiệt.

Tùy theo yêu cầu sản phẩm và kết cấu chi tiết, đồ gá hàn có thể được thiết kế cố định, điều chỉnh linh hoạt hoặc tích hợp trong các hệ thống tự động hóa hiện đại.

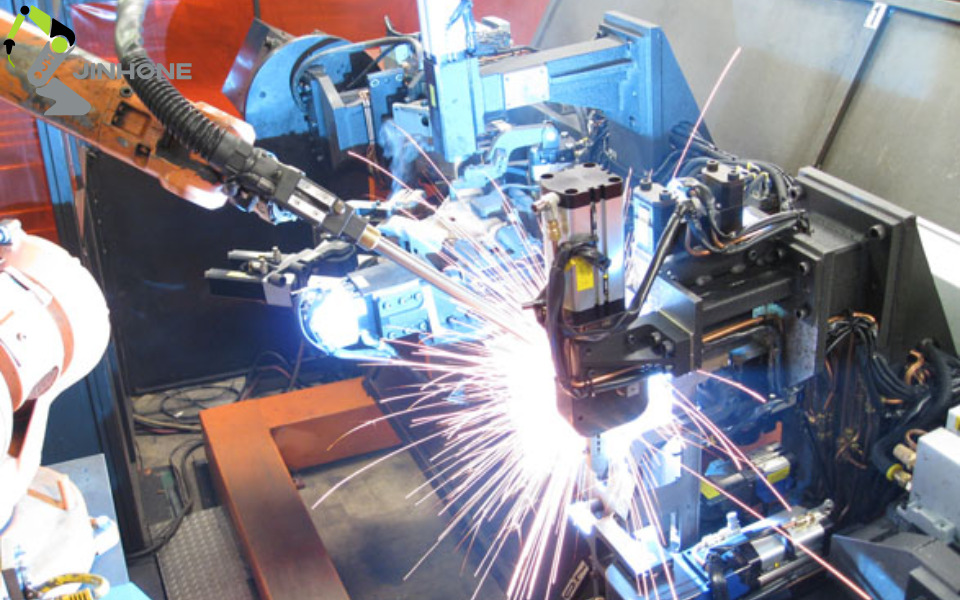

Tại sao đồ gá hàn lại quan trọng?

Trong sản xuất cơ khí hiện đại, chất lượng mối hàn không chỉ phụ thuộc vào tay nghề người thợ hay công nghệ máy móc mà còn nằm ở khả năng định vị và cố định chính xác chi tiết trước khi hàn. Đồ gá hàn đóng vai trò then chốt trong việc đảm bảo các chi tiết được giữ đúng vị trí, giúp mối hàn đạt độ chính xác cao, đồng đều và đúng góc thiết kế. Điều này đặc biệt quan trọng với các sản phẩm có yêu cầu kỹ thuật nghiêm ngặt như kết cấu thép, khung ô tô hay thiết bị y tế. Bên cạnh đó, việc sử dụng đồ gá còn giúp tăng tốc độ và năng suất sản xuất nhờ rút ngắn thời gian chuẩn bị và thao tác, từ đó giảm chi phí nhân công và nâng cao khả năng giao hàng đúng tiến độ.

Ngoài việc nâng cao chất lượng và hiệu quả sản xuất, đồ gá hàn còn góp phần giảm thiểu sai sót và tỷ lệ phế phẩm bằng cách giữ cho vị trí hàn luôn cố định, hạn chế cong vênh, hở mối hay lệch mối hàn. Đồng thời, khi tích hợp với hệ thống hàn bán tự động hoặc robot, đồ gá giúp định hướng chính xác đường đi của mỏ hàn, mở ra cơ hội phát triển dây chuyền sản xuất thông minh và tự động hóa cao. Nhờ đó, đồ gá không chỉ là công cụ hỗ trợ mà còn là yếu tố chiến lược giúp doanh nghiệp nâng cao năng lực cạnh tranh và ổn định chất lượng trong ngành cơ khí chế tạo.

Cấu tạo của đồ gá hàn

Đồ gá hàn là thiết bị quan trọng giúp định vị và cố định chi tiết khi hàn, đảm bảo quá trình thực hiện diễn ra chính xác, an toàn và hiệu quả. Một đồ gá hàn tiêu chuẩn thường được cấu tạo từ sáu bộ phận chính, mỗi bộ phận có chức năng riêng nhưng liên kết chặt chẽ với nhau để tạo nên một hệ thống vững chắc và linh hoạt trong sản xuất.

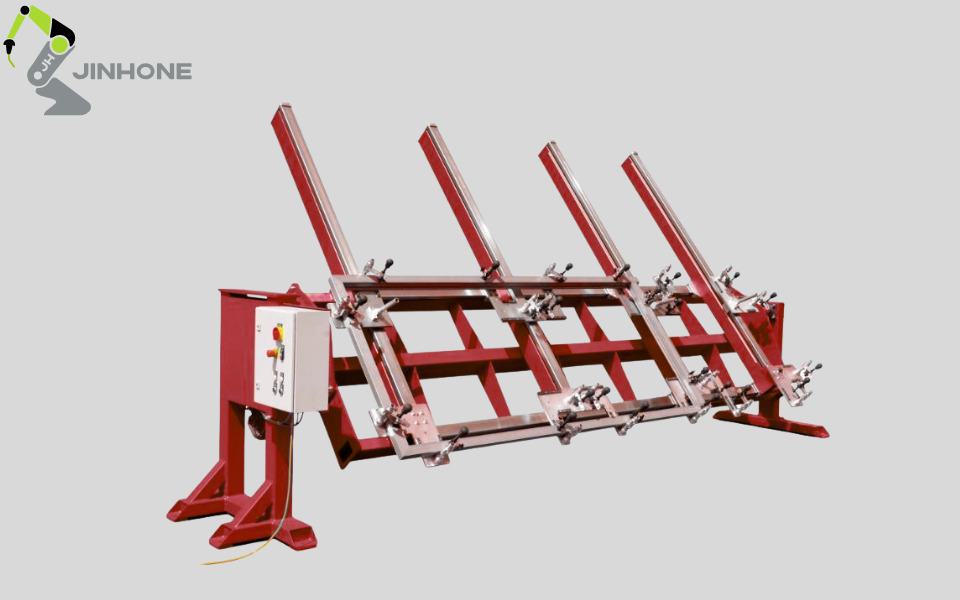

Bộ phận định vị

Trong mọi quá trình hàn, việc đặt chi tiết đúng vị trí là bước đầu tiên và quan trọng nhất. Đây chính là nhiệm vụ cốt lõi của bộ phận định vị. Nhờ sử dụng các chốt, gá đỡ hoặc kẹp dẫn hướng, bộ phận này giữ chắc chi tiết hàn ở vị trí chính xác tuyệt đối trước khi bắt đầu thao tác hàn. Dù hình dạng và kích thước sản phẩm có thay đổi, cấu tạo định vị luôn được điều chỉnh linh hoạt để đảm bảo một nguyên tắc duy nhất: không xê dịch, không sai số.

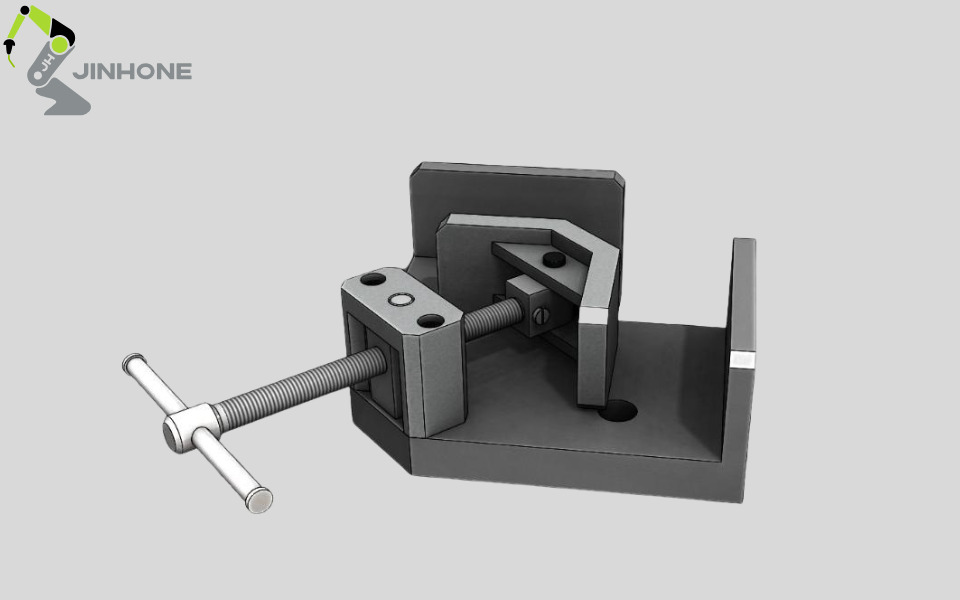

Bộ phận kẹp chặt

Sau khi chi tiết được định vị chính xác, bước tiếp theo là cố định để giữ vững trong suốt quá trình hàn. Lúc này, bộ phận kẹp chặt đóng vai trò như lớp bảo vệ cuối cùng, đảm bảo mọi chi tiết được giữ chắc chắn tại chỗ. Tùy theo yêu cầu, cơ cấu kẹp có thể sử dụng vít vặn, lò xo hoặc hệ thống thủy lực nhưng mục tiêu luôn giống nhau: chống rung, chống lệch khi chịu tác động của nhiệt và lực.

Tuy nhiên, lực kẹp không được quá mạnh vì có thể gây méo hoặc biến dạng chi tiết. Giữ vững nhưng phải chính xác và tinh tế, đó là yêu cầu bắt buộc để đảm bảo chất lượng mối hàn.

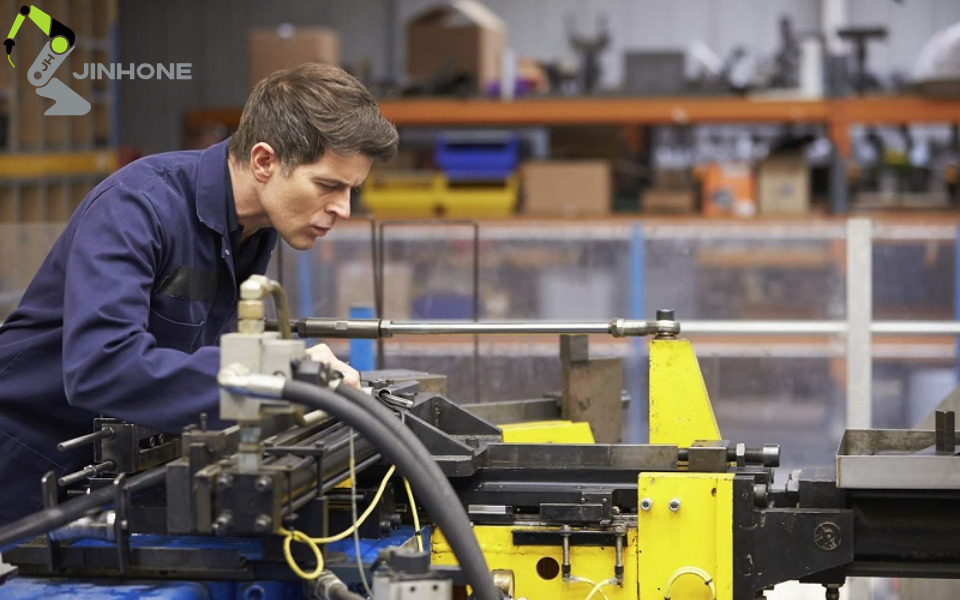

Cơ cấu truyền lực

Để tạo ra lực kẹp đủ mạnh và ổn định, bộ phận truyền lực là mắt xích không thể thiếu trong toàn bộ cơ cấu. Đây chính là cầu nối giữa thao tác từ người vận hành hoặc động cơ với phần kẹp chặt phía trên. Các chi tiết như bánh răng, trục vít hay tay quay phối hợp nhịp nhàng, truyền động trơn tru để đảm bảo lực được phân bổ đều và chính xác.

Nhờ có bộ phận truyền lực, toàn bộ quá trình cố định chi tiết trở nên mượt mà, hiệu quả và đáng tin cậy hơn rất nhiều.

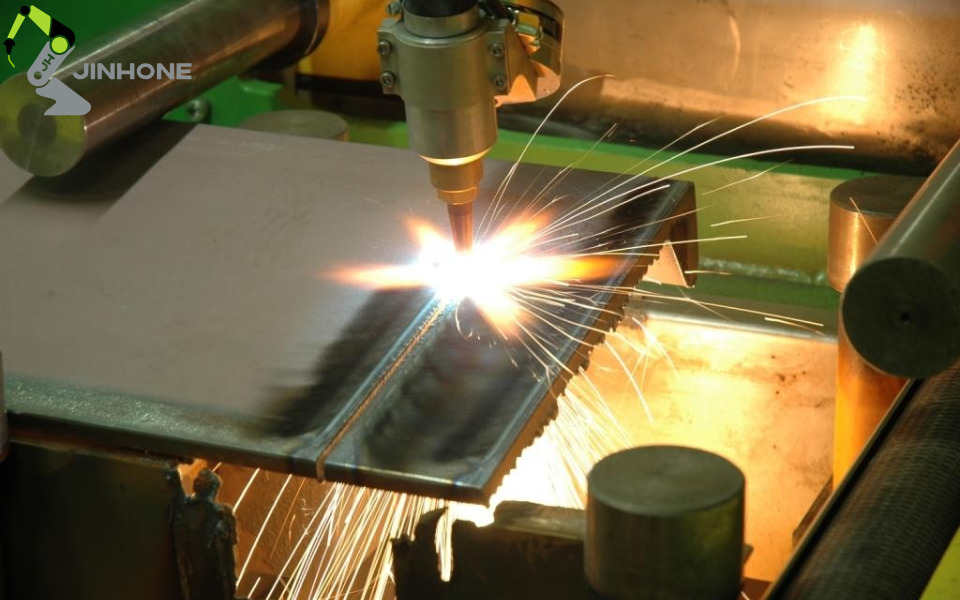

Cơ cấu dẫn hướng

Đồ gá hàn không chỉ có nhiệm vụ giữ cố định mà còn phải đảm bảo mọi chuyển động đi đúng hướng. Đó chính là vai trò của cơ cấu dẫn hướng, nơi mọi thao tác được định tuyến một cách chính xác. Thông qua các chi tiết như ray trượt, con lăn hoặc thanh dẫn, cơ cấu này giúp điều chỉnh vị trí và hướng đi của chi tiết trong quá trình hàn.

Đặc biệt, trong các tổ hợp hàn phức tạp hoặc hệ thống bán tự động, dẫn hướng chuẩn xác chính là yếu tố đảm bảo cho toàn bộ quá trình diễn ra mượt mà, đồng đều và chính xác đến từng milimet.

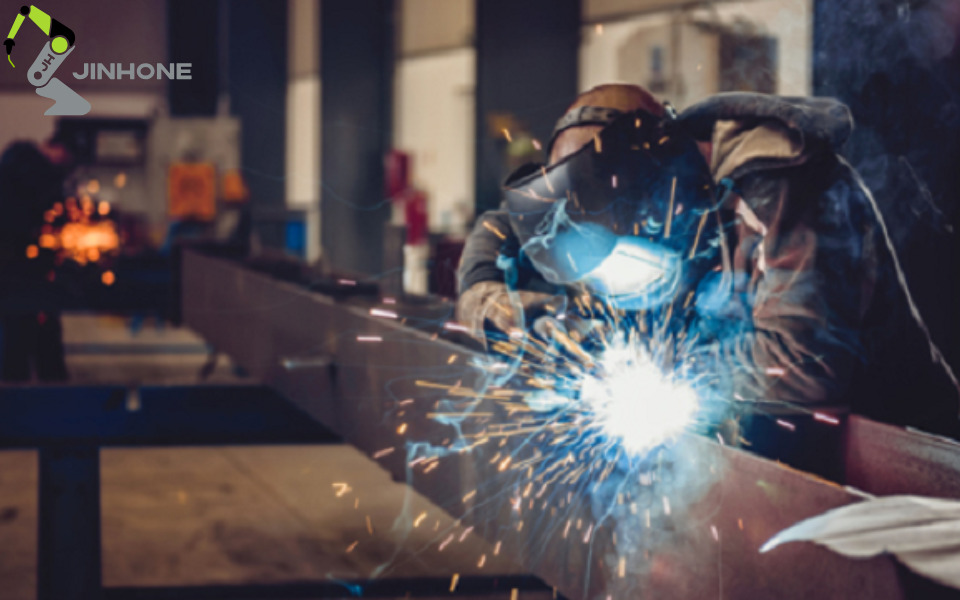

Thân và đế đồ gá

Giống như bộ khung vững chắc nâng đỡ toàn bộ cơ thể, thân và đế đồ gá đóng vai trò là nền tảng chịu lực chính cho toàn bộ thiết bị. Các bộ phần này thường được chế tạo từ thép hoặc gang cường lực để đảm bảo khả năng chịu tải lớn, chống biến dạng và chịu nhiệt hiệu quả trong suốt quá trình làm việc.

Đồng thời, kích thước và hình dạng của thân gá được thiết kế linh hoạt, phù hợp với đặc thù sản phẩm và không gian sản xuất, góp phần tối ưu hóa hiệu suất và độ bền của toàn hệ thống.

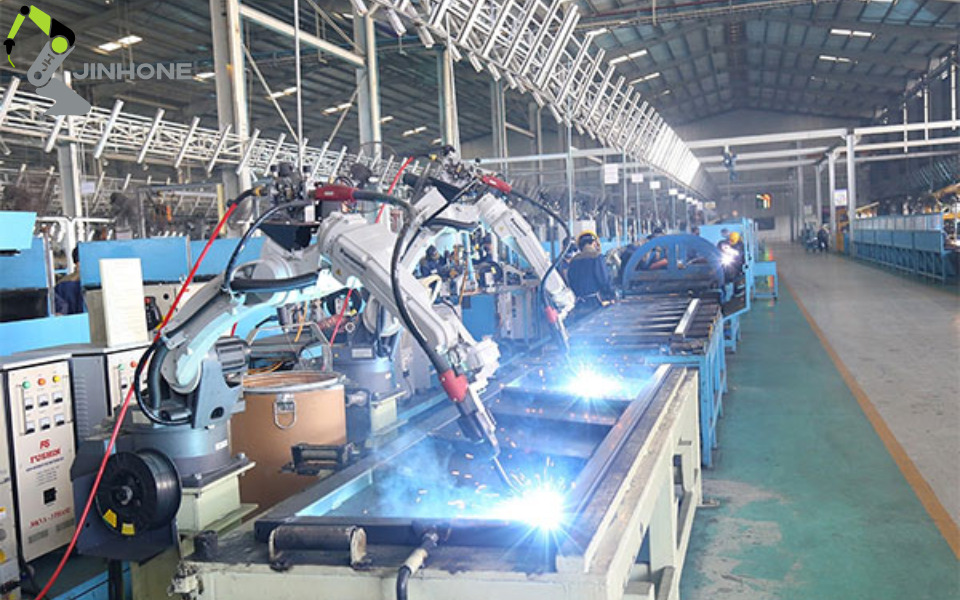

Cơ cấu gá vào máy

Dù đồ gá có thiết kế tinh vi và chất lượng tốt đến đâu, nếu không được gắn chắc vào máy thì hiệu quả sử dụng cũng sẽ bị giảm sút đáng kể. Công đoạn định vị và cố định đồ gá lên bàn máy hàn chính là bước cuối cùng, giữ cho toàn bộ hệ thống luôn vững vàng trong suốt quá trình vận hành.

Các giải pháp như bu lông, kẹp nhanh hay ngàm khóa thường được sử dụng để đảm bảo sự kết nối chắc chắn này. Khi được cố định an toàn, bạn có thể hoàn toàn yên tâm vận hành máy ở tốc độ cao mà không lo hiện tượng rung lắc hay mất ổn định.

Các loại đồ gá hàn được sử dụng hiện nay

Trong thực tế sản xuất, đồ gá hàn được thiết kế đa dạng để phù hợp với từng loại chi tiết, phương pháp hàn và yêu cầu công nghệ. Dưới đây là những loại phổ biến nhất hiện nay:

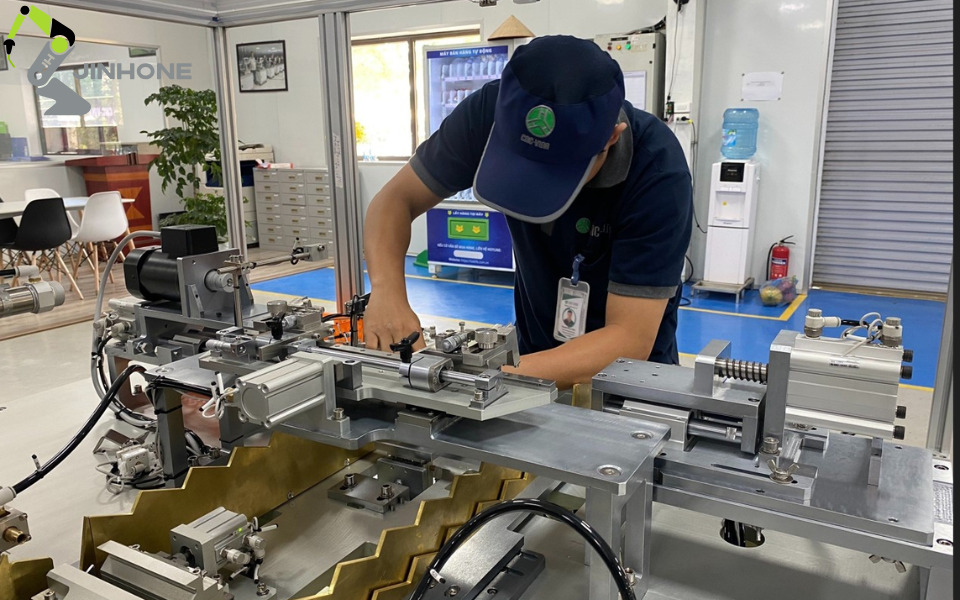

Đồ gá hàn cố định

Đồ gá cố định là loại thiết bị có cấu trúc đơn giản, được thiết kế chuyên biệt cho một loại chi tiết duy nhất. Mỗi bộ gá được chế tạo với độ chính xác cao, hoàn toàn phù hợp với hình dáng và kích thước của sản phẩm, do đó không cần điều chỉnh trong suốt quá trình sử dụng.

Ưu điểm nổi bật của đồ gá cố định là đảm bảo độ chính xác tuyệt đối và sự ổn định cao, đồng thời giúp tiết kiệm thời gian thao tác. Tuy nhiên, điểm hạn chế là thiếu tính linh hoạt vì chỉ phù hợp với một mẫu chi tiết cụ thể. Chính vì vậy, loại đồ gá này thường được ứng dụng rộng rãi trong các dây chuyền hàn tự động hoặc sản xuất hàng loạt như linh kiện ô tô, khung xe máy và bộ khung ghế đồng nhất.

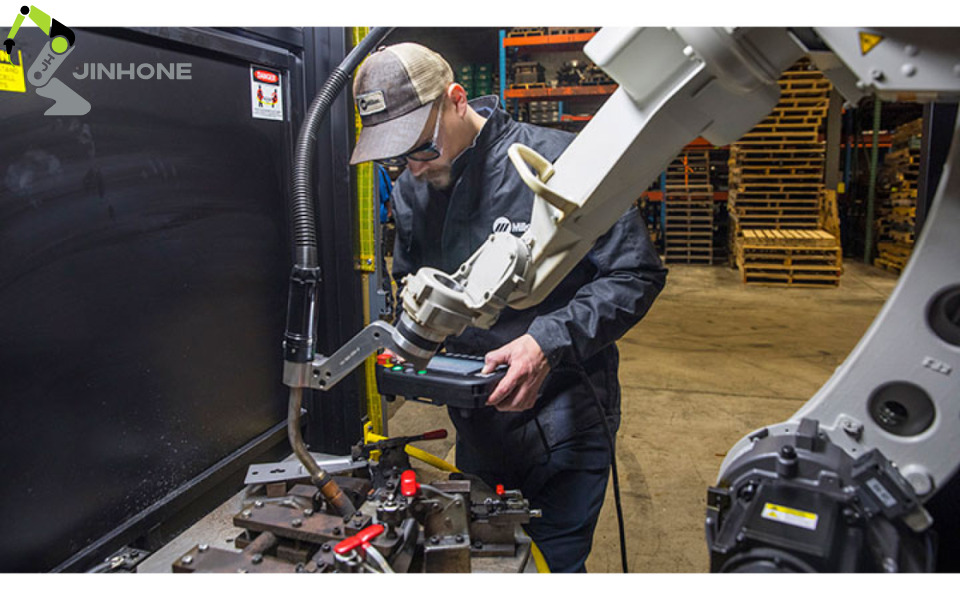

Đồ gá hàn điều chỉnh được

Khác với đồ gá cố định, đồ gá hàn điều chỉnh cho phép người dùng thay đổi linh hoạt vị trí chốt định vị, tay kẹp hoặc mặt gá để phù hợp với nhiều loại sản phẩm khác nhau. Sự đa năng này đặc biệt hữu ích trong sản xuất đơn chiếc, sản xuất theo loạt số lượng nhỏ hoặc khi cần kiểm tra, thử mẫu.

Mặc dù không đạt độ chính xác tuyệt đối như đồ gá cố định nhưng đồ gá điều chỉnh giúp tiết kiệm đáng kể chi phí thiết kế và phù hợp với những xưởng gia công đa dạng sản phẩm. Khi kết hợp với các công cụ kỹ thuật số hoặc thước chia độ, loại đồ gá này hoàn toàn có thể đạt mức sai số rất thấp nếu được vận hành đúng quy trình.

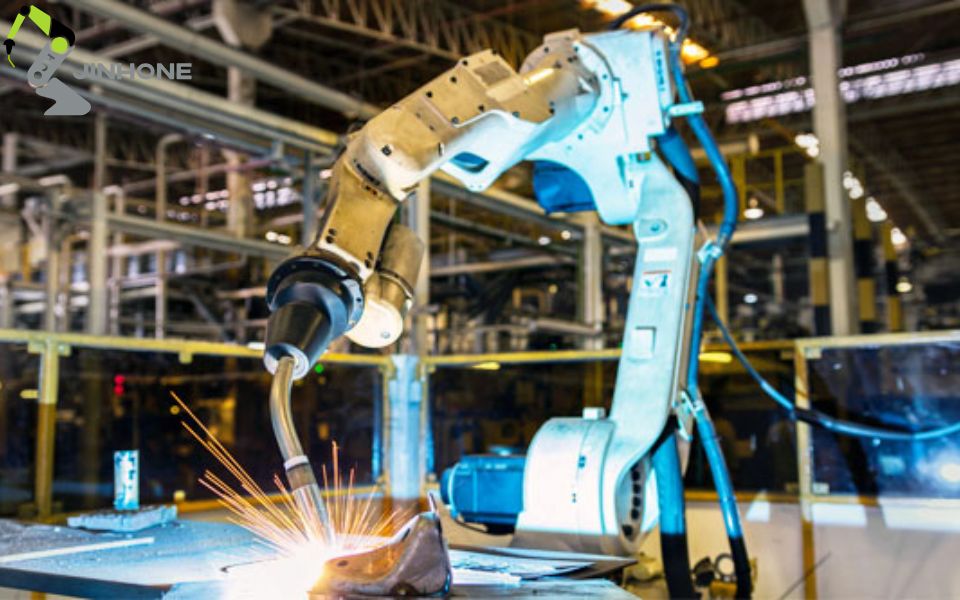

Đồ gá hàn tổ hợp

Đồ gá mô-đun là hệ thống gồm nhiều chi tiết tiêu chuẩn có thể tháo rời và lắp ráp linh hoạt theo từng yêu cầu cụ thể. Các thành phần như mặt đế, chốt định vị, ngàm kẹp hay ray trượt được kết hợp lại để tạo thành một cụm đồ gá hoàn chỉnh và đa năng.

Loại đồ gá này đặc biệt phù hợp với những xưởng sản xuất thường xuyên thay đổi mẫu mã hoặc thực hiện đơn hàng theo yêu cầu riêng biệt. Mặc dù chi phí đầu tư ban đầu khá cao nhưng về lâu dài, đồ gá mô-đun giúp tiết kiệm đáng kể thời gian thiết kế và chế tạo đồ gá mới. Chính vì thế, các doanh nghiệp áp dụng mô hình sản xuất tinh gọn Lean hay hệ thống sản xuất linh hoạt FMS rất ưa chuộng giải pháp này.

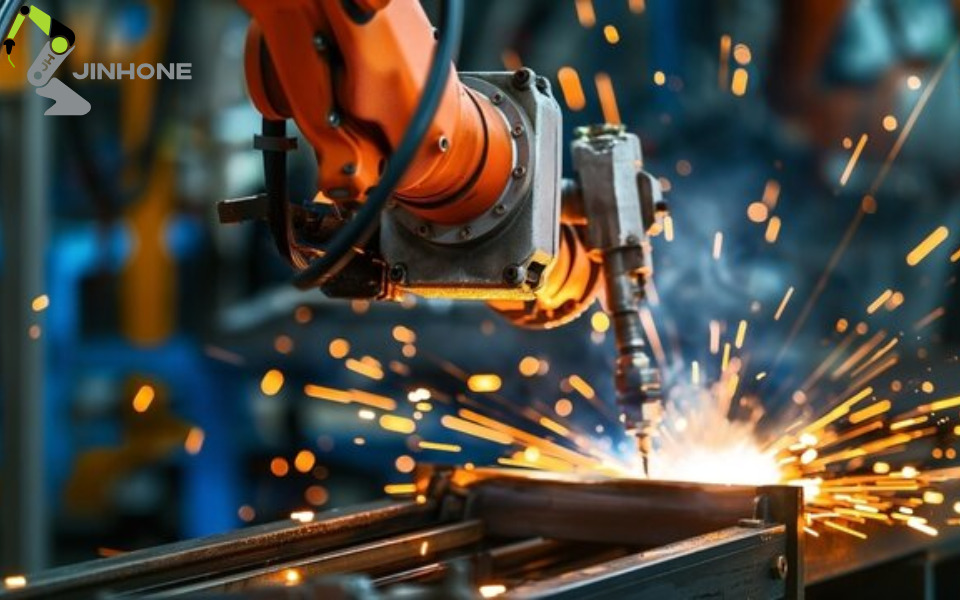

Đồ gá hàn vuông góc

Trong sản xuất cơ khí, nhiều sản phẩm như khung bàn, tủ, kệ, lan can hay khung cửa đòi hỏi các mối hàn vuông góc chính xác. Đồ gá hàn vuông góc được thiết kế đặc biệt để giữ hai hoặc nhiều chi tiết ở góc 90 độ một cách vững chắc và ổn định.

Đồ gá hàn vuông góc thường có hình dạng khung chữ L, được gia công chuẩn xác theo góc, kết hợp cùng các chốt, kẹp hoặc nam châm để cố định chi tiết. Việc sử dụng đồ gá hàn vuông góc không chỉ giúp tránh sai lệch về góc sau khi hàn mà còn rút ngắn đáng kể thời gian điều chỉnh thủ công. Đây là thiết bị không thể thiếu trong sản xuất đồ nội thất kim loại và các thiết bị dân dụng.

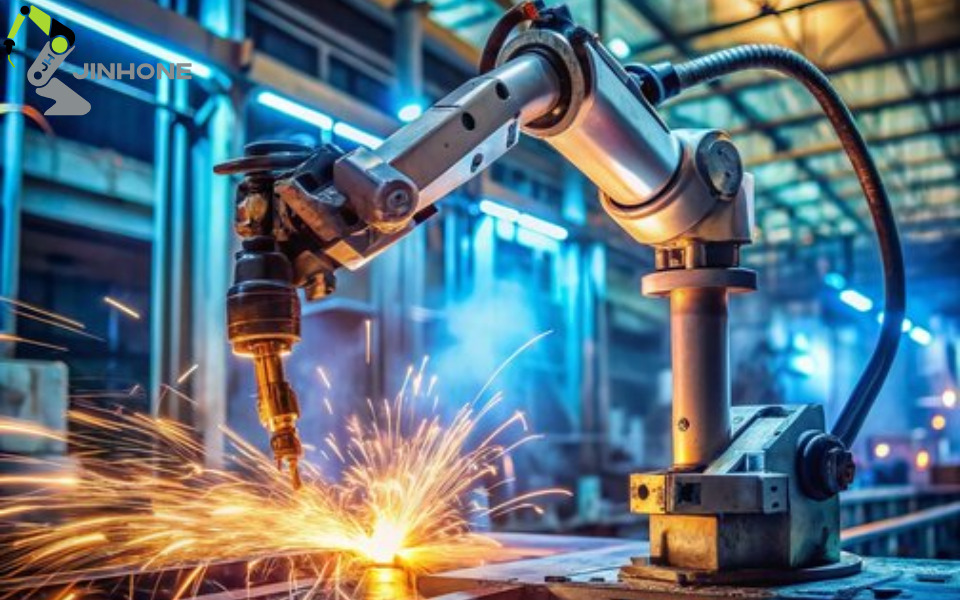

Đồ gá hàn quay

Đối với những sản phẩm có biên dạng tròn, chiều dài lớn hoặc cần hàn ở nhiều vị trí khác nhau, đồ gá hàn quay là giải pháp tối ưu. Thiết bị này có khả năng xoay linh hoạt theo trục ngang, trục đứng hoặc ở góc nghiêng, giúp người thợ dễ dàng tiếp cận và thực hiện mối hàn chính xác ngay cả ở những vị trí khó chạm tới.

Đồ gá hàn quay thường được sử dụng rộng rãi trong hàn ống thép, bồn chứa, khung trụ, dàn không gian và các chi tiết công nghiệp nặng khác. Một số hệ thống còn được trang bị motor quay hoặc servo tích hợp, đồng bộ cùng máy hàn tự động, từ đó nâng cao hiệu suất làm việc và đảm bảo chất lượng mối hàn đều đẹp ở mọi góc độ.

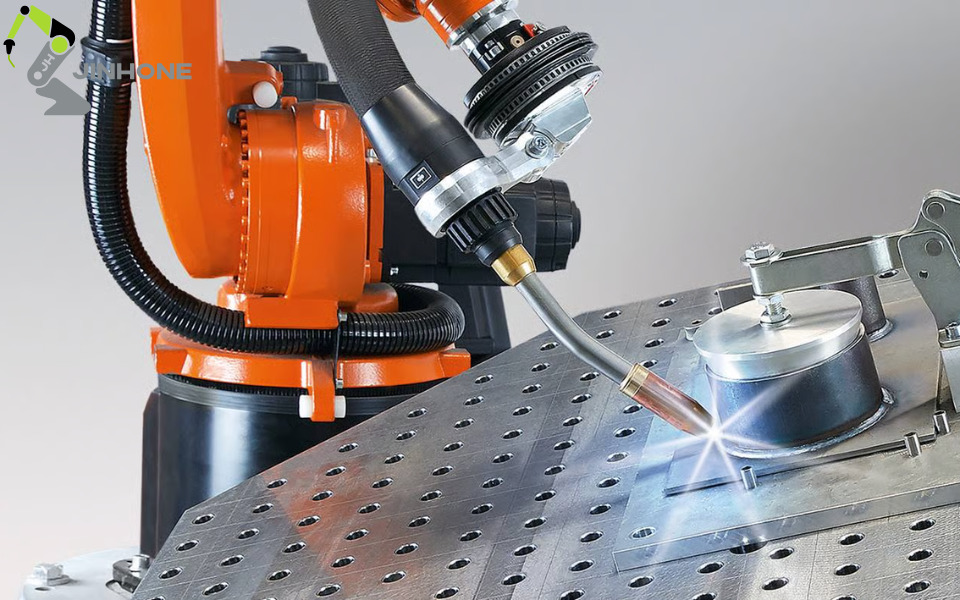

Đồ gá hàn từ tính

Đồ gá từ tính là thiết bị phổ biến trong các xưởng cơ khí nhỏ hoặc khi thợ hàn thi công lắp ráp ngay tại công trường. Với cấu tạo đơn giản gồm nam châm vĩnh cửu hoặc điện từ, đồ gá này dễ dàng giữ cố định chi tiết tạm thời chỉ bằng lực hút mạnh khi đặt vào vị trí cần hàn.

Ưu điểm lớn nhất của đồ gá từ tính là thao tác nhanh gọn, không cần dùng bu lông hay kẹp chặt và tiết kiệm thời gian chuẩn bị. Tuy nhiên, do lực giữ hạn chế và độ chính xác không cao, thiết bị này chỉ phù hợp cho các công việc hàn tạm, hàn góc đơn giản hoặc giai đoạn lắp ráp ban đầu.

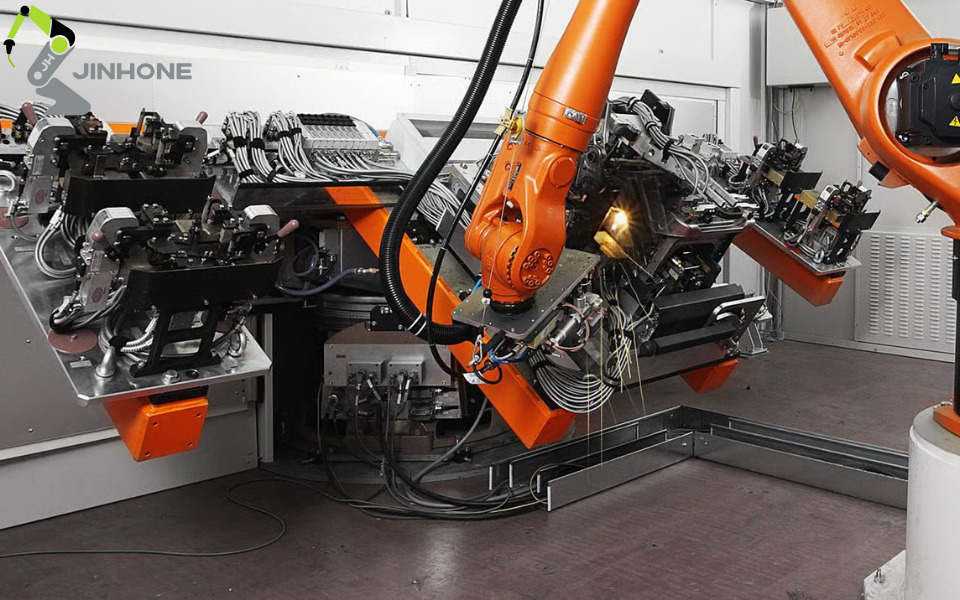

Đồ gá hàn tích hợp robot hoặc cobot

Trong các nhà máy ứng dụng công nghệ cao, đồ gá hàn được thiết kế đặc biệt để phối hợp hoàn hảo với robot hàn hoặc cobot. Những yêu cầu đặt ra rất nghiêm ngặt, từ độ cứng vững vượt trội, sai số lặp lại gần như tuyệt đối, đến thiết kế mở giúp robot dễ dàng tiếp cận mọi vị trí cần thao tác.

Ngoài chức năng định vị và cố định chi tiết, đồ gá hiện đại còn tích hợp cảm biến, hệ thống khóa tự động và khả năng truyền tín hiệu trực tiếp tới robot. Đây chính là xu hướng tất yếu trong các ngành công nghiệp trọng điểm như ô tô, hàng không hay thiết bị nặng, giúp nâng cao tốc độ sản xuất, giảm thiểu nhân công và tối ưu tiêu chuẩn mối hàn một cách hiệu quả.

Tổng kết

Mỗi loại đồ gá hàn được phát triển để đáp ứng yêu cầu riêng của từng quy trình sản xuất, ảnh hưởng trực tiếp đến chất lượng mối hàn, chi phí và năng suất. Việc đầu tư đúng đắn vào hệ thống đồ gá không chỉ nâng cao hiệu quả mà còn giúp doanh nghiệp xây dựng lợi thế cạnh tranh bền vững trong thời đại sản xuất thông minh. Hy vọng bài viết từ JINHONE đã mang lại cho bạn nhiều thông tin bổ ích và hẹn gặp lại trong những bài viết tiếp theo!
